TESB-0.5C百葉式手動氣流調節器

百葉式手動氣流調節器是公司引進日本技術的基礎上，消化研制的一種新型節能的高效產品。適用于建材、玻璃、礦山、電力、輕工、造紙等行業的風機進口及通風管道，對管道中流量根據工況的不同需要進行調節。
結構特點
百葉式手動氣流調節器設計新穎結構合理，調節板采用多葉、多軸式，使氣流均勻分流，流阻小，啟閉力矩小，動作靈活可靠，各傳動部位采用軸承，運轉靈活，摩擦系數小調節輕松自如，能有效地控制氣體流量，充分利用能源使工作系統達到l理想狀態，是各種風管系統中理想的氣流調節設備。
性能參數

公稱壓力	介質流速	泄漏率	適用溫度	適用介質
0.05MPa	≤30m/s	≤1.5%	≤300℃	空氣、粉塵氣體等

型號說明

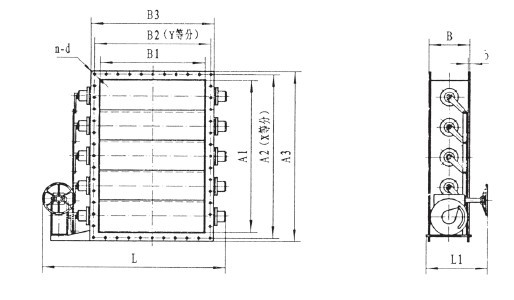

TESB-0.5C外形圖

TESB-0.5C外形連接尺寸

A1xA2	A2x82	A3xB3	B	b	n-d	X	Y	L	L1
320x180	355x215	380x240	180	6	10-Φ10	3	2	680	275
320x250	355x285	380x310	180	6	12-Φ10	3	3	750	275
400x200	445x245	480x280	200	8	12-Φ12	4	2	710	275
400x320	445x365	480x400	200	8	14-Φ12	4	3	820	275
500x200	545x245	580x280	220	8	14-Φ12	5	2	710	275
500x400	545x445	580x480	220	8	18-Φ12	5	4	910	275
630x320	675x365	710x400	220	8	18-Φ12	6	3	820	275
630x400	675x445	710x480	220	8	20-Φ12	6	4	910	275
800x400	845x445	880x480	240	8	22-Φ12	7	4	910	365
800x630	845x675	880x710	240	8	26-Φ12	7	6	1130	365
1000x500	1055x555	1100x600	260	10	26-Φ14	8	5	1020	365
1000x800	1055x855	1100x900	260	10	30-Φ14	8	7	1300	365
1250x630	1305x685	1350x730	280	10	32-Φ14	10	6	1130	365
1250x1000	1305x1055	1350x1100	280	10	36-Φ14	10	8	1530	365
1400x800	1456x855	1500x900	300	10	38-Φ14	12	7	1330	365
1400x1250	1455x1305	1500x1350	300	10	44-Φ14	12	10	1780	365
1600x1000	1655x1055	1700x1100	320	10	42-Φ14	13	8	1530	365
1600x1250	1655x1305	1700x1350	320	10	46-Φ14	13	10	1780	365
1800x1250	1865x1315	1920x1370	340	12	46-Φ18	13	10	1880	480
1822x1400	1865x1465	1920x1520	340	12	50-Φ18	13	12	2030	480
2000x1250	2065x1315	2120x1370	360	12	50-Φ18	15	10	1880	480
2000x1800	2065x1865	2120x1920	360	12	56-Φ18	15	13	2430	480
2500x1800	2565x1865	2620x1920	420	12	60-Φ18	17	13	2430	540
2500x2000	2565x2065	2620x2120	420	12	64-Φ18	17	15	2E30	540
2800x2500	2870x2570	2930x2630	440	16	72-Φ22	19	17	3130	540
3200x2800	3270x2870	3330x2930	480	16	80-Φ22	21	18	3430	600
3600x3200	3670x3270	3730x3330	520	16	88-Φ22	23	21	3830	600
4000x3600	4070x3670	4130x3730	520	16	100-Φ22	27	23	4230	600
