TEZB-0.5C百葉式自動氣流調節器

百葉式自動氣流調節器是公司引進日本技術的基礎上，消化研制的一種新型節能的高效產品。適用于建材、玻璃、礦山、電力、輕工、造紙等行業的風機進口及通風管道，對管道中流量根據工況的不同需要進行調節。
結構特點
百葉式自動氣流調節器設計新穎結構合理，調節板采用多葉、多軸式，使氣流均勻分流，流阻小，啟閉力矩小，動作靈活可靠，各傳動部位采用軸承，運轉靈活，摩擦系數小調節輕松自如，能有效地控制氣體流量，充分利用能源使工作系統達到理想狀態，是各種風管系統中理想的氣流調節設備。
性能參數

公稱壓力	介質流速	泄漏率	適用溫度	適用介質
0.05MPa	≤30m/s	≤1.5%	≤300℃	空氣、粉塵氣體等

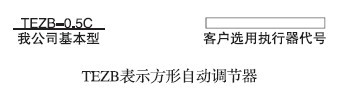

型號說明

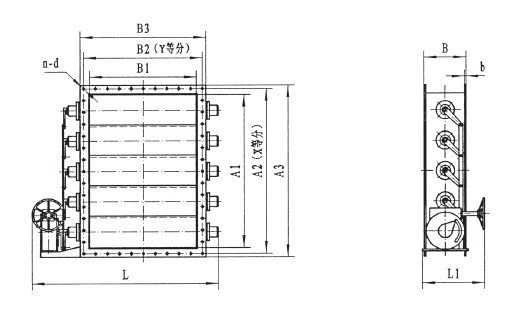

TEZB-0.5C外形圖

TEZB-0.5C外形連接尺寸

A1×A2	A2×B2	A3×B3	B	b	n-d	X	Y	L	L1
320×180	355×215	380×240	180	6	10-Φ10	3	2	680	275
320×250	355×285	380×310	180	6	12-Φ10	3	3	750	275
400×200	445×245	480×280	200	8	12-Φ12	4	2	710	275
400×320	445×365	480×400	200	8	14-Φ12	4	3	820	275
500×200	545×245	580×280	220	8	14-Φ12	5	2	710	275
500×400	545×445	580×480	220	8	18-Φ12	5	4	910	275
630×320	675×365	710×400	220	8	18-Φ12	6	3	820	275
630×400	675×445	710×480	220	8	20-Φ12	6	4	910	275
800×400	845×445	880×480	240	8	22-Φ12	7	4	910	365
8OO×630	845×675	880×710	240	8	26-Φ12	7	6	1130	365
1000×500	1055×555	1100×600	260	10	26-Φ14	8	5	1020	365
1000×800	1055×855	1100×900	260	10	30-Φ14	8	7	1300	365
1250×630	1305×685	1350×730	280	10	32-Φ14	10	6	1130	365
1250×1000	1305×1055	1350×1100	280	10	36-Φ14	10	8	1530	365
1400×800	1455×855	1500×900	300	10	38-Φ14	12	7	1330	365
1400×1250	1455×1305	1500×1350	300	10	44-Φ14	12	10	1780	365
1600×1000	1655×1055	1700×1100	320	10	42-Φ14	13	8	1530	365
1600×1250	1655×1305	1700×1350	320	10	46-Φ14	13	10	1780	365
1800×1250	1865×1315	1920×1370	340	12	46-Φ18	13	10	1880	480
1822×1400	1865×1465	1920×1520	340	12	50-Φ18	13	12	2030	480
2000×1250	2065×1315	2120×1370	360	12	50-Φ18	15	10	1880	480
2000×1800	2065×1865	2120×1920	360	12	58-Φ18	15	13	2430	480
2500×1800	2565×1865	2620×1920	420	12	60-Φ18	17	13	2430	540
2500×2000	2565×2065	2620×2120	420	12	64-Φ18	17	15	2630	540
2800×2500	2870×2570	2930×2630	440	16	72-Φ22	19	17	3130	540
3200×2800	3270×2870	3330×2930	480	16	80-Φ22	21	18	3430	600
3600×3200	3670×3270	3730×3330	520	16	88-Φ22	23	21	3830	600
4000×3600	4070×3670	4130×3730	520	16	100-Φ22	27	23	4230	600
