TJSB-0.5C百葉式手動氣流調節器

百葉式手動氣流調節器是公司引進日本技術的基礎上，消化研制的一種新型節能的高效產品。適用于建材、玻璃、礦山、電力、輕工、造紙等行業的風機進口及通風管道，對管道中流量根據工況的不同需要進行調節。
結構特點
百葉式手動氣流調節器設計新穎結構合理，調節板采用多葉、多軸式，使氣流均勻分流，流阻小，啟閉力矩小，動作靈活可靠，各傳動部位采用軸承，運轉靈活，摩擦系數小調節輕松自如，能有效地控制氣體流量，充分利用能源使工作系統達到理想狀態，是各種風管系統中理想的氣流調節設備。
性能參數

公稱壓力	介質流速	泄漏率	適用溫度	適用介質
0.05MPa	≤30m/s	≤1.5%	≤300℃	空氣、粉塵氣體等

型號說明

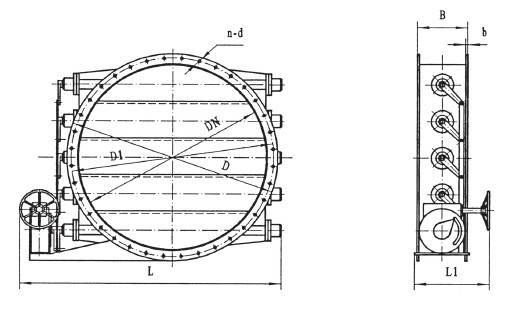

TJSB-0.5C外形圖

TJSB-0.5C外形連接尺寸

DN	D	D1	B	b	n-d	L	L1
200	260	235	160	4	8-Φ10	680	275
220	280	235	160	4	8-Φ10	700	275
250	310	285	160	6	12-Φ10	750	275
280	340	315	160	6	12-Φ10	780	275
300	360	335	180	6	12-Φ10	800	275
360	440	405	180	8	16-Φ12	860	275
400	480	445	180	8	16-Φ12	900	365
450	530	495	180	8	16-Φ12	950	365
500	580	545	200	8	20-Φ12	1000	365
560	640	605	200	8	20-Φ12	1060	365
630	710	675	200	8	20-Φ12	1130	365
700	780	745	200	8	20-Φ12	1200	365
710	790	755	200	8	20-Φ12	1210	365
750	830	795	200	8	20-Φ12	1250	365
800	880	845	200	8	24-Φ12	1300	365
900	980	945	200	8	24-Φ12	1400	365
1000	1100	1055	260	10	28-Φ14	1530	365
1120	1220	1175	260	10	28-Φ14	1750	480
1200	1300	1255	280	10	28-Φ14	1830	480
1250	1350	1305	280	10	32-Φ14	1930	480
1300	1400	135	320	10	32-Φ14	1950	480
1320	1420	1375	320	10	32-Φ14	2030	480
1400	1500	1455	320	10	36-Φ14	2030	480
1500	1600	1555	320	10	36-Φ14	2130	540
1600	1700	1655	320	10	40-Φ14	2230	540
1700	1820	1765	420	12	40-Φ18	2330	540
1800	1920	1865	420	12	44-Φ18	2430	540
1900	2020	1965	420	12	44-Φ18	2530	540
2000	2120	2065	420	12	48-Φ48	2630	540
2200	2320	2266	450	12	48-Φ18	2830	600
2500	2620	2585	450	12	52-Φ18	3030	600
2800	2930	2870	500	16	60-Φ22	3430	600
