D341W-0.5C手動通風蝶閥

手動通風蝶閥，普遍適用于建材、玻璃、礦山、電力、輕工、造紙等行業的通風、環保工程等管道系統中。
結構特點
手動通風蝶閥，采用優質碳素鋼焊接。具有結構合理、耐磨損、流阻損失小、操作靈活、指示方位明確、維護方便、使用壽命長等優點?？伤桨惭b或垂直安裝。配用蝸輪傳動裝置，開關輕松自如，任意調節閥門開度，是調節流量的理想設備。
性能參數

公稱壓力	介質流速	泄漏率	適用溫度	適用介質
0.05MPa	≤25m/s	≤1%	≤300℃	空氣、煙氣、粉塵氣體等

型號說明

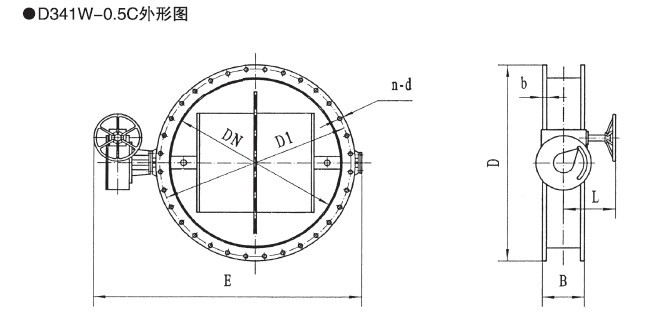

D341W-0.5C外形連接尺寸

DN	D	D1	B	b	n-d	E	L
100	180	145	180	8	4-Φ12	635	180
150	230	195	180	8	8-Φ12	685	180
200	280	245	180	8	8-Φ12	745	180
250	350	305	180	8	12-Φ12	795	180
300	400	355	180	8	12-Φ12	865	180
350	450	405	180	8	12-Φ12	915	180
400	500	455	200	10	16-Φ14	1015	180
450	550	505	200	10	16-Φ14	1065	180
500	600	555	200	10	20-Φ14	1115	180
600	700	655	200	10	20-Φ14	1225	180
700	800	755	220	10	20-Φ14	1425	250
800	900	855	220	10	24-Φ14	1530	250
900	1000	955	220	10	24-Φ14	1635	250
1000	1130	1070	260	12	28-Φ18	1675	250
1100	1230	1170	260	12	28-Φ18	1775	250
1200	1330	1270	260	12	28-Φ18	1875	250
1300	1430	1370	300	12	32-Φ18	1975	250
1400	1530	1470	300	12	36-Φ18	2025	250
1500	1630	1570	300	12	36-Φ18	2195	250
1600	1730	1670	300	12	40-Φ18	2295	250
1700	1830	1770	340	16	40-Φ18	2705	300
1800	1930	1870	340	16	44-Φ18	2805	300
1900	2030	1970	340	16	44-Φ18	2905	300
2000	2130	2070	340	16	48-Φ22	3005	300
2100	2230	2170	340	16	48-Φ22	3105	300
2200	2330	2270	340	16	48-Φ22	3205	300
2300	2430	2370	380	16	48-Φ22	3520	350
2400	2530	2470	380	16	48-Φ22	3620	350
2500	2630	2570	380	16	52-Φ22	3720	350
2600	2730	2670	380	16	52-Φ22	3820	350
2700	2830	2770	420	20	56-Φ22	4010	400
2800	2930	2870	420	20	60-Φ22	4110	400
2900	3030	2970	420	20	60-Φ22	4210	400
3000	3130	3070	420	20	60-Φ22	4310	400
