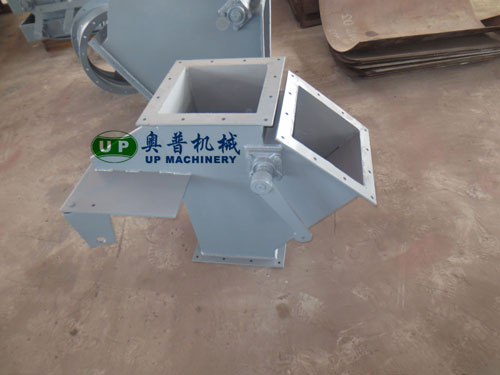

FC系列三、四通溜子

該系列三、四通溜子（又名分料器）廣泛適用于建材、冶金、礦山、輕工、糧食等行業。作為固體晶粒、粉狀物料輸出系統中改變物料流向的理想設備。

結構特點

該閥采用優質鋼板焊接而成，根據不同的需要配備不同的執行機構，具有輕巧耐磨，開位指示明確，切換方便，操作靈活等特點。
Ⅰ型為側三通溜子，Ⅱ為正三通溜子，Ⅲ為四通溜子。其驅動方式分為：S手動，D電動，Z自動．Q氣動，Y電液動。

性能參數

工作壓力	適用溫度	適用溫度	適用介質
0.1MPa	≤300℃	≤300℃	晶粒、顆粒、粉狀物料等

傳動裝置參數

規格	200～250	300~400	500~600	700~800
電動推桿	DTⅠA63-M P:0.06KW	DTⅠA63-M P:0.09KW	DTⅡA100-M P:0.25KW	DTⅡA250-M P:0.37KW
自動裝置	DKJ -210 P:0.025KW	DKJ -310 P:0.025KW	DKJ -410 P:0.16KW	DKJ -510 P:0.25KW
氣動推桿	10A-5TC50B	10A-5TC63B	10A-5TC80B	10A-5TC100B
電液推桿	DYT100 P:0.37KW		DYT300 P:0.37KW

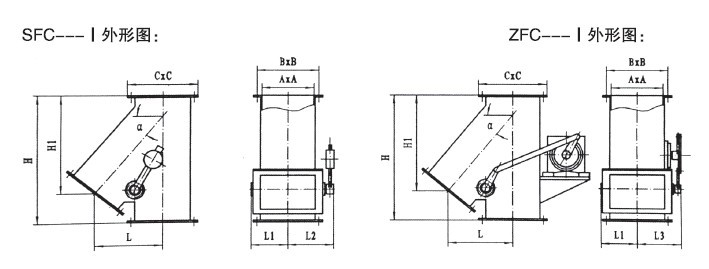

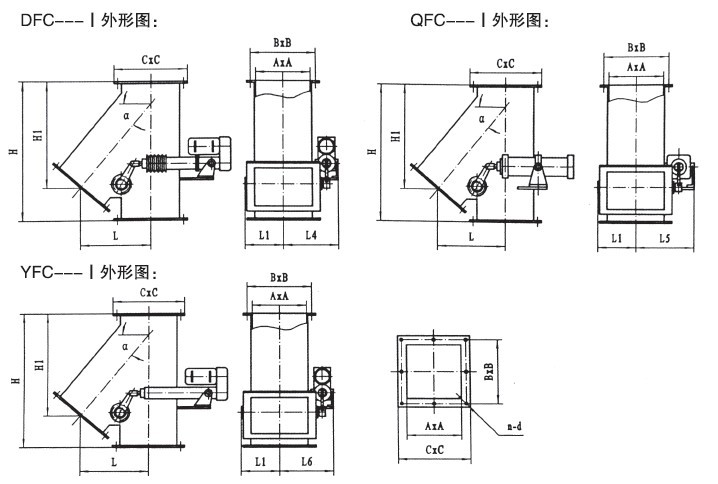

FC-I外形連接尺寸

A	B	C	α	H	H1	L	n-d	L1	L2	L3	L4	L5	L6
200×200	245×245	280×280	45°	530	394	289	8-Φ10	180	220	220	290	320	340
			50°	600	445	293
			55°	650	505	290
			60°	735	594	295
250×250	305×305	350×350	45°	605	448	338	12-Φ10	220	250	250	310	345	410
			50°	675	512	342
			55°	735	595	346
			60°	820	706	355
300×300	355×355	400×400	45°	690	499	374	12-Φ12	250	280	280	375	370	440
			50°	750	568	380
			55°	820	658	380
			60°	910	791	405
400×400	455× 455	500×500	45°	825	598	463	16-Φ12	280	350	325	425	420	470
			50°	930	709	490
			55°	1020	859	504
			60°	1155	1005	505
500×500	555×555	600×600	45°	1000	755	575	20-Φ14	350	385	395	480	500	520
			50°	1110	888	597
			55°	1250	1052	632
			60°	1425	1260	647
600×600	655×655	700×700	45°	1297	921	706	20-Φ14	400	450	450	540	550	570
			50°	1430	1097	742
			55°	1500	1223	731
			60°	1677	1481	768
700×700	755×755	800×800	45°	1450	1029	779	20-Φ14	450	500	500	630	620	650
			50°	1520	1163	809
			55°	1708	1421	850
			60°	1863	1646	850
800×800	855×855	900×900	45°	1555	1125	860	24-Φ14	500	550	550	680	670	700
			50°	1702	1327	907
			55°	1892	1594	946
			60°	2145	885	913

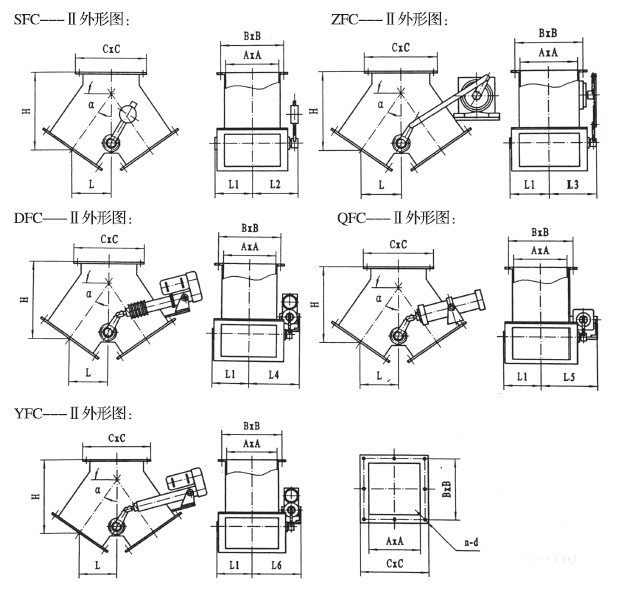

FC-Ⅱ外形連接尺寸

A	B	C	α	H	L	n-d	L1	L2	L3	L4	L5	L6
200×200	245×245	280×280	45°	267	177	8-Φ10	180	220	220	290	320	340
			50°	282	174
			55°	299	161
			60°	352	160
250×250	305×305	350×350	45°	298	198	12-Φ10	220	250	250	310	345	410
			50°	330	193
			55°	338	181
			60°	396	182
300×300	355×355	400×400	45°	322	212	12-Φ12	250	280	280	375	370	440
			50°	349	209
			55°	386	204
			60°	431	200
400×400	455× 455	500×500	45°	381	251	16-Φ12	280	350	325	425	420	470
			50°	419	251
			55°	448	244
			60°	525	245
500×500	555×555	600×600	45°	470	310	20-Φ14	350	385	395	480	500	520
			50°	532	320
			55°	557	290
			60°	644	300
600×600	655×655	700×700	45°	502	290	20-Φ14	400	450	450	540	550	570
			50°	561	310
			55°	643	330
			60°	738	340
700×700	755×755	800×800	45°	617	380	20-Φ14	450	500	500	630	620	650
			50°	678	400
			55°	795	420
			60°	937	442
800×800	855×855	900×900	45°	672	408	24-Φ14	500	550	550	680	670	700
			50°	763	445
			55°	900	482
			60°	1057	493

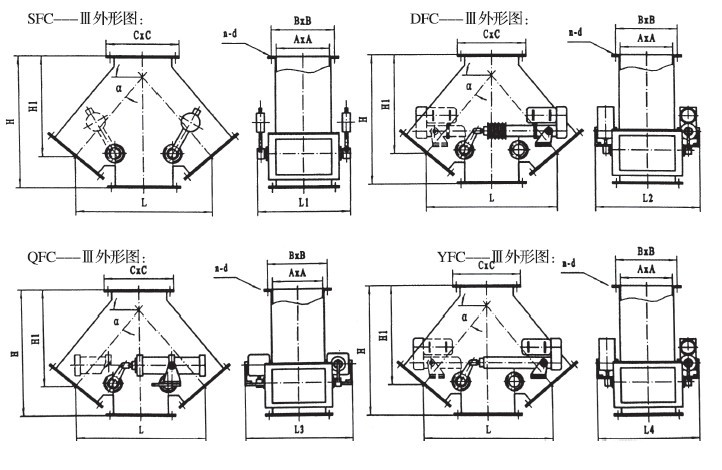

FC-Ⅲ外形連接尺寸

A	B	C	α	H	H1	L	n-d	L1	L2	L3	L4
200×200	245×245	280×280	45°	530	394	578	8-Φ10	440	580	640	680
			50°	600	445	586
			55°	650	505	580
			60°	735	594	590
250×250	305×305	350×350	45°	605	448	676	12-Φ10	500	620	690	820
			50°	675	512	684
			55°	735	585	692
			60°	820	656	710
300×300	355×355	400×400	45°	690	499	748	12-Φ12	560	750	740	880
			50°	750	568	760
			55°	820	638	760
			60°	910	741	810
400×400	455× 455	500×500	45°	825	598	926	16-Φ12	650	850	840	940
			50°	930	699	980
			55°	1020	784	1008
			60°	1155	935	1010
500×500	555×555	600×600	45°	1000	730	1150	20-Φ14	790	960	1000	1040
			50°	1110	838	1194
			55°	1250	972	1264
			60°	1425	1170	1294
600×600	655×655	700×700	45°	1297	921	1412	20-Φ14	900	1080	1100	1140
			50°	1430	1027	1484
			55°	1500	1133	1462
			60°	1677	1351	1536
700×700	755×755	800×800	45°	1450	1029	1558	20-Φ14	1000	1260	1240	1300
			50°	1520	1128	1618
			55°	1708	1311	1700
			60°	1863	1506	1700
800×800	855×855	900×900	45°	1555	1125	1720	24-Φ14	1100	1360	1340	400
			50°	1702	1232	1814
			55°	1892	1449	1892
			60°	2145	1735	1826

工作原理

三、四通溜子主要由本體、分料板、傳動軸、軸承座、密封件、搖桿、傳動裝置等組成。

手動三、四通溜子，根據需要的方向人工推動搖桿上的重錘，即完成介質流向的切換，滿足工況的需要；電動三、四通溜子，指令控制元件使DT型電動推桿通電后，推動搖桿轉動閥軸即可完成介質流向的切換，滿足工況的需要。

自動三、四通溜子，配用DKJ型電動執行器，由電動執行器接受、變送、調節DCS、PLC等上位儀表的控制信號或操作器手控信號，輸出角位移帶動傳動軸，把動力傳給搖桿及閥軸帶動分料板作同步旋轉運動，達到換向及任意調節的作用。電動執行器與分料板的開度同步反饋0～10mA或4～20mA直流電信號，用戶可根據電流信號來控制分料板的任意開度，達到調節的目的。

氣動三、四通溜子，配用QGB型氣動元件，通過雙控二位五通電控?fù)Q向閥驅動氣動推桿推動搖桿。轉動閥軸、分料板即可完成介質流向的切換，滿足工況的需要。電液動三、四通溜子，配用DYT型電液推桿，推動搖桿帶動閥軸、分料板即可完成介質流向的切換，滿足工況的需要。

運輸及保管

      ※運輸時應避免撞擊，三、四通溜子，應處于全閉位置以防在運輸中分料板和傳動部件損壞。
      ※當三、四通溜了水平放置運輸時傳動裝置及傳動部位應懸空以防止傳動軸受力過大導致變形損壞。
      ※傳統動裝置及傳動部位應作防潮，防雨處理。
      ※三、四通溜子應存放在干燥的室內，不允許露天存放或堆置。長期存放時應使三、四通溜子處于關閉狀態，各傳動部位加潤滑油，傳動裝置作防潮、防塵處理。

維護及檢修

      ※定期檢查各傳動部位的運行情況。
      ※定期更換電動執行器減速器的潤滑油，電動推桿的潤滑脂，電液推桿的動力油（150機油），以保證其機械部分不受損壞。
      ※定期檢查三、四通溜子轉軸處的密封狀況，如發現密封問題請更換或填加石墨填料。
      ※定期檢查電液推桿、氣動推桿的活塞密封圈，以保證傳動裝置正常運行。

訂貨須知

      ※選用訂貨時，請參照產品樣本注明產品規格、型號、溜子角度、技術參數（使用溫度、設備工況、介質、性質等）。
      ※樣本所示產品圖例及表格中所列傳動裝置型號為我公司基本配置，您若有特殊要求（防爆、戶外、調節型、開關型等）另行配置傳動裝置，請參照樣本附錄中相應傳動裝置配置說明，并加以標注在基本型號后面。
      ※選用訂貨時，若未注明客戶選用傳動裝置代號的按我公司基本型配置，其基本型為普通型裝置，不帶任何有關特殊要求及相關配件。
      ※表格中未列規格、用于特殊介質或其它特殊要求，請與我公司經銷部、技術部聯系，可為您另行設計、制造。
