南通奧普機械工程有限公司 >> 產品中心 >> 閥門 >> GDTD-S手動對夾式通風蝶閥

GDTD-S手動對夾式通風蝶閥

手動對夾式通風蝶閥，普遍適用于建材、玻璃、礦山、電力、輕工、造紙等行業的通風、環保工程等管道系統中。對管道中氣體介質按不同控制信號調節流量大小和切斷。
結構特點
手動對夾式通風蝶閥，采用優質碳素鋼焊接。具有重量輕、結構緊湊、流阻損失小、操作靈活、指示方位明確、維護方便、使用壽命長等優點，可任意安裝，特別適合架空管道。配用蝸輪傳動裝置切換，開關輕松自如，任意調節閥門開度，是調節流量的理想設備。
性能參數

公稱壓力	介質流速	泄漏率	適用溫度	適用介質
0.05MPa	≤25m/s	≤1%	≤300℃	空氣、煙氣、粉塵氣體等

型號說明

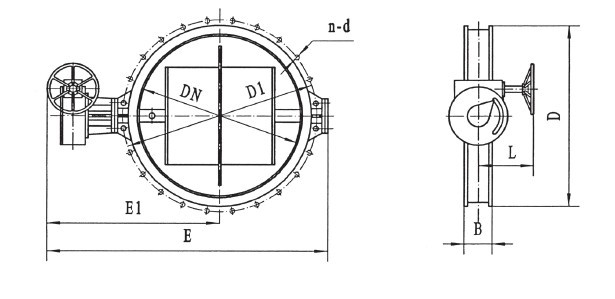

GDTD-S外形圖

GDTD-S外形連接尺寸

DN	D	D1	B	n-d	E	E1	L
150	210	225	80	8-Φ12	605	465	180
200	260	275	80	8-Φ12	665	500	180
220	280	295	80	8-Φ12	685	510	180
250	310	325	80	12-Φ12	715	515	180
280	340	355	80	12-Φ12	745	530	180
300	360	375	80	12-Φ12	785	560	180
320	380	395	80	12-Φ12	805	570	180
360	420	435	80	12-Φ12	2845	590	180
400	480	495	100	16-Φ14	4915	640	180
450	530	545	100	16-Φ14	965	665	180
500	580	595	100	20-Φ14	1015	690	180
560	640	655	100	20-Φ14	1075	720	180
600	680	695	100	20-Φ14	1125	750	180
630	710	725	100	20-Φ14	1155	765	180
700	780	795	120	20-Φ14	1275	850	250
800	880	895	120	24-Φ14	1385	895	250
900	980	995	120	24-Φ14	1485	945	250
1000	1100	1120	140	28-Φ18	1525	930	250
1100	1200	1220	140	28-Φ18	1625	980	250
1120	1220	1240	140	28-Φ18	1645	108O	250
1200	1300	1320	140	28-Φ18	1725	1035	250
1250	1350	1370	140	28-Φ18	1775	1030	250
1300	1400	1420	140	32-Φ18	1825	1080	250
1400	1500	1520	140	36-Φ18	1925	1130	250
1500	1600	1620	140	36-Φ18	2045	1200	250
1600	1700	1720	140	40-Φ18	2145	1250	250
1700	1820	1840	160	40-Φ18	2525	1580	300
1800	1920	1940	160	44-Φ18	2625	1630	300
1900	2020	2040	160	44-Φ18	2725	1680	300
2000	2120	2145	160	48-Φ22	2825	1730	300
2100	2220	2245	180	48-Φ22	2935	1790	300
2200	2320	2345	180	48-Φ22	3035	1840	300
2300	2420	2445	180	48-Φ22	3270	2025	350
2400	2520	2545	180	48-Φ22	3370	2075	350
