南通奧普機械工程有限公司 >> 產品中心 >> 閥門 >> S/W TF-Ⅰ系列手動蝶閥

S/W TF-Ⅰ系列手動蝶閥

手動風量調節閥廣泛用于建材、玻璃、礦山、電力、輕工、造紙等行業，在管路上作為雙向啟閉及調節介質的流量的重要設備,對管路中流量根據工況的不同需要進行調節，以滿足管道工藝運行的需要。
結構特點
手動風量調節閥采用優質鋼板焊接而成，設計新穎、結構簡單實用、體積小、重量輕、流阻小、啟閉力矩小，調節輕松自如、靈活可靠，開度指示顯著、清晰、準確、便于觀察和操作，能有效地控制氣體流量，是各種風管系統中理想的調節設備。
性能參數

公稱壓力	介質流速	泄漏率	適用溫度	適用介質
0.05MPa	≤28m/s	≤1.5%	≤300℃	空氣、粉塵氣體等

型號說明

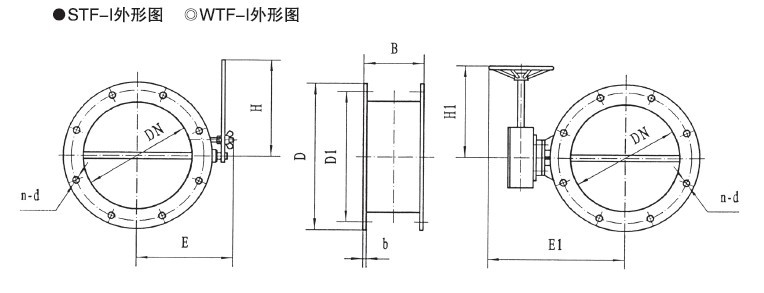

TF-I外形連接尺寸

DN	D	D1	B	b	n-d	E	El	H	H1
100	160	135	80	4	4-Φ10	140	180	150	200
120	180	155	80	4	4-Φ10	145	190	150	200
125	185	160	80	4	4-Φ10	148	193	150	200
130	190	165	80	4	8-Φ10	150	195	150	200
140	200	175	80	4	8-Φ10	155	205	150	200
150	210	185	80	4	8-Φ10	160	210	150	200
160	220	195	80	4	8-Φ10	165	215	200	200
180	240	215	80	4	8-Φ10	175	225	200	200
200	260	235	80	4	8-Φ10	185	235	200	200
220	280	255	80	4	8-Φ10	210	347	200	200
250	310	285	100	6	12-Φ10	225	365	350	200
280	340	315	100	6	12-Φ10	240	380	350	200
320	380	355	100	6	12-Φ10	260	400	350	200
360	440	405	120	8	16-Φ12	280	420	350	200
390	470	435	120	8	16-Φ12	295	435	350	200
400	480	445	120	8	16-Φ12	300	440	450	250
450	530	495	120	8	16-Φ12	325	465	450	250
500	580	545	120	8	20-Φ12	350	490	450	250
560	640	605	120	8	20-Φ12	380	520	450	250
600	680	645	120	8	20-Φ12	420	540	eo0	250
630	710	675	120	8	20-Φ12	435	555	600	250
700	780	745	140	8	20-Φ12	470	612	600	250
800	880	845	140	8	24-Φ12	520	665	600	250
900	980	945	140	8	24-Φ12	570	715	600	250
1000	1100	1055	160	10	28-Φ14	620	845	600	250
1120	1220	1175	160	10	28-Φ14	680	905	600	250
1200	1300	1255	160	10	28-Φ14	720	945	600	250
