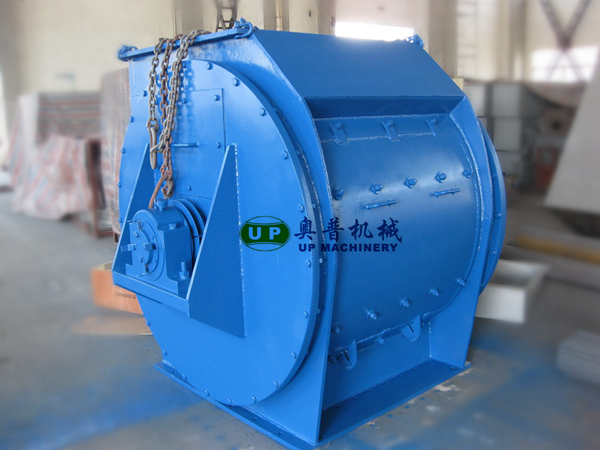

XG系列旋轉加料器

旋轉供料器主要有機體、星形轉子、端蓋等部分組成，物料由上部的進料口落入機體內部的轉子的葉片之間，在電機驅動下轉子作勻速旋轉，將物料送至下部的出料口，將料供給或卸出。根據其安裝形式的不同，旋轉供料器可作為正壓輸送系統或負壓吸送系統的卸料器卸料之用，也可作為正壓輸送的系統的供料器供料用。在各個系統均起著封閉系統防止氣體泄漏同時供料的作用。
工作原理（如圖）：
①散狀物料（粉狀或顆粒狀）
②供料器機體
③星型轉子
產品特點：
•集德國、意大利、日本等國產品先進技術于一身，技術含量高；
•采用帶副唇旋轉油封和特殊填料密封結構，密封可靠；
•選用高精度軸承，保證運轉可靠，間隙不變；
•關鍵件采用加工中心加工，精度高，壽命長，間隙小，泄漏量低；
•機體側壁設置有均壓吸氣口，可將回轉過程葉片之間格子帶回來的高壓氣吸走，減少氣體頂料現象，有利于物料的供給；
•適用于壓力高、溫度高、料性復雜、介質多樣的散料輸送；
•輸送物料準確、卸料迅速，有多種輸送量供選擇。
型號說明：

XGD-F表示底座式方法蘭連接，XGD-Y表示底座式圓法蘭連接，XGT-F表示整體式方法蘭連接：
XGT-Y表示整體式圓法蘭連接，XGZ-F表示直聯式方法蘭連接，XGZ-Y表示直聯式圓法蘭連接，XGN-F表示整體耐磨方法蘭連接，XGN-Y表示整體耐磨圓法蘭連接。
•轉子直徑系列：
150、200、250、 300、400、500、 600、 700、800、1 000
該直徑系列隨機體形式的不同，規格有所區別。
•轉子形式（如圖）：

D型：葉片兩端開放式，適宜輸送粉狀物料
B型：葉片兩端封閉式，適宜輸送粒狀、球狀物料
機體系列：
粉料型：上口進料，下口出料，國標1.0MPa圓形法蘭，適用于粉料輸送。
顆粒型：上口進料，下口出料，國標1.0MPa圓形法蘭，進口處設置V形結構，適用于粒料、彈性顆粒的輸送。
耐磨型：轉子設有可補償?shù)幕顒尤~片或耐磨鑲條，以及采取加裝耐磨襯套等結構，減小磨損量，延長使用壽命。
滴壓型：端面采取特殊密封結構，葉輪與機殼間隙特小，內漏量低，適用于高壓工況，并可替代發送器供料，能連續造栓，實現高壓密相栓流輸送。
選型注意：
    1．該系列產品指定碳鋼材質、低壓(<0.2MPa)、低溫(<150℃)為標準型。
    2．根據安裝形式及進出料情況，選擇適合的機型并注明機型代號。
    3．根據輸送物料的特性，選擇轉子形式。
    4．根據輸送量要求，選擇合適的機號。
    5．根據用戶要求制作特殊材質、高溫、高壓的產品。

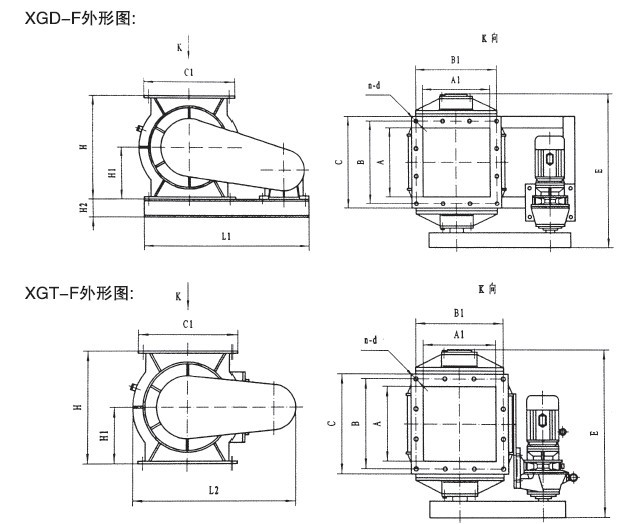

XG-F系列外形連接尺寸：

A×A1	B×B1	C×C1	H	n-d	H1	H2	L1	L2	E	傳動裝置
150×150	195×195	230×230	250	8-Φ10	125	80	720	610	630	BWY-15-43-0.5
200×200	245×245	280×280	300	8-Φ10	150	80	780	670	690	BWY-15-43-0.75
250×250	305×305	350×350	350	12-Φ10	175	80	830	720	740	BWY-15-43-0.75
300×200	355×255	400×300	300	10-Φ10	150	80	780	670	790	BWY-15-43-0.75
300×300	355×355	400×400	450	12-Φ10	225	100	920	810	790	BWY-18-59-1.1
400×300	455×355	500×400	450	14-Φ12	225	100	920	810	890	BWY-18-59-1.1
400×400	455×455	500×500	600	16-Φ12	300	120	1110	960	890	BWY-22-71-1.1
500×300	555×355	600×400	450	16-Φ14	225	100	920	810	1000	BWY-18-59-1.5
500×400	555×455	600×500	600	18-Φ14	300	120	1110	950	1000	BWY-22-71-1.5
500×500	555×555	600×600	760	20-Φ14	380	100	1230	1080	1000	BWY-22-71-2.2
600×400	655×455	700×500	600	18-Φ14	300	120	1110	960	1100	BWY-22-71-1.5
600×500	655×555	700×600	760	20-Φ14	380	120	1230	1080	1100	BWY-22-71-2.2
600×600	655×655	700×700	900	20-Φ14	450	120	1330	1180	1100	BWY-22-71-3
700×500	755×555	800×600	760	20-Φ14	380	120	1230	1080	1220	BWY-22-71-3
700×600	755×655	800×700	900	20-Φ14	450	120	1330	1180	1220	BWY-22-71-4
700×700	755×755	800×800	1000	20-Φ14	500	140	1500	1355	1220	BWY-27-71-3
800×700	855×755	900×800	1000	22-Φ14	500	140	1500	1355	1320	BWY-27-71-3
800×800	855×855	900×900	1200	24-Φ14	600	140	1600	1455	1320	BWY-27-71-4
900×900	955×955	1000×l000	1400	24-Φ14	700	140	1810	1670	1430	BWY-33-71-5.5
1000×1000	1070×1070	1130×1130	1500	28-Φ18	750	140	1910	1770	1530	BWY-33-71-5.5

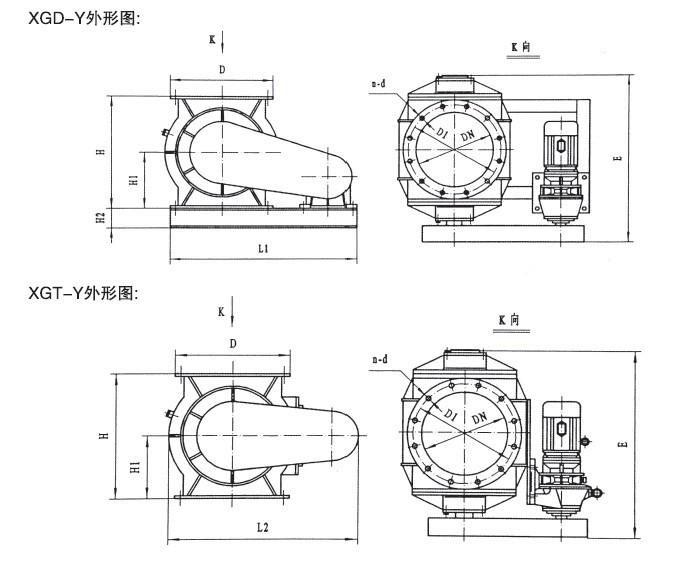

XG-Y系列外形連接尺寸：

DN	D	D1	H	n-d	H1	H2	L1	L2	E	傳動裝置
150	230	195	250	8-Φ10	125	80	720	610	630	BWY-15-43-0.5
200	280	245	300	8-Φ10	150	80	780	670	690	BWY-15-43-0.75
250	350	305	350	12-Φ10	175	80	830	720	740	BWY-15-43-0.75
300	400	355	450	12-Φ10	225	100	920	810	790	BWY-18-59-1.1
400	500	455	600	16-Φ12	300	120	1110	960	890	BWY-22-71-1.1
500	600	555	760	20-Φ14	380	100	1230	1080	1000	BWY-22-71-2.2
600	700	655	900	20-Φ14	450	120	1330	1180	1100	BWY-22-71-3
700	800	755	1000	20-Φ14	500	140	1500	1355	1220	BWY-27-71-3
800	900	855	1200	24-Φ14	600	140	1600	1455	1320	BWY-27-71-4
900	1000	955	1400	24-Φ14	700	140	1810	1670	1430	BWY-33-71-5.5
1000	1130	1070	1500	28-Φ18	750	140	1910	1770	1530	BWY-33-71-5.5

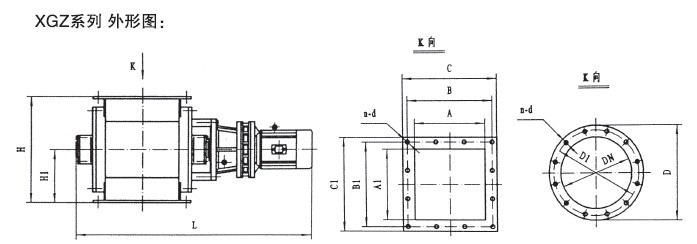

XGZ系列外形連接尺寸：

A×A1	B×B1	C×C1	DN	D1	D	H	n-d	H1	L	傳動裝置
150×150	195×195	230×230	150	200	230	250	8-Φ10	125	930	BLY-15-43-0.5
200×200	245×245	280×280	200	256	295	300	8-Φ10	150	990	BLY-15-43-0.75
250×250	305×305	350×350	250	306	340	350	12-Φ10	175	1040	BLY-15-43-0.75
300×200	355×255	400×300				300	10-Φ10	150	1090	BLY-15-43-0.75
300×300	355×355	400×400	300	356	390	450	12-Φ10	225	1190	BLY-18-59-1.1
400×300	455×355	500×400				450	14-Φ12	225	1290	BLY-18-59-1.1
400×400	455×455	500×500	400	456	490	600	16-Φ12	300	1390	BLY-22-71-1.1
500×300	555×355	600×400				450	16-Φ14	225	1400	BLY-18-59-1.5
500×400	555×455	600×500				600	18-Φ14	300	1500	BLY-22-71-1.5
500×500	555×555	600×600	500	564	600	760	20-Φ14	380	1500	BLY-22-71-2.2
600×400	655×455	700×500				600	18-Φ14	300	1600	BLY-22-71-1.5
600×500	655×555	700×600				760	20-Φ14	380	1600	BLY-22-71-2.2
600×600	655×655	700×700	600	664	700	900	20-Φ14	450	1600	BLY-22-71-3
700×500	755×555	800×600				760	20-Φ14	380	1720	BLY-22-71-3
700×600	755×655	800×700				900	20-Φ14	450	1720	BLY-22-71-4
700×700	755×755	800×800	700	772	820	1000	20-Φ14	500	1920	BLY-27-71-3
800×700	855×755	900×800				1000	22-Φ14	500	2020	BLY-27-71-3
800×800	855×855	900×900	800	872	920	1200	24-Φ14	600	2020	BLY-27-71-4
900×900	955×955	1000×1000	900	980	1030	1400	24-Φ14	700	2230	BLY-33-71-5.5
1000×1000	1070×1070	1130×1130	1000	1080	1130	1500	28-Φ18	750	2330	BLY-33-71-5.5
